      elco宜科編碼器EI40A6-C6AR-100接線方式


      更新時間：2026-02-12　點擊量：14




      elco宜科編碼器EI40A6-C6AR-100接線方式
      宜科（ELCO）編碼器 EI40A6-C6AR-100 是一款小型增量式光電編碼器，其核心應用價值在于通過100 PPR（脈沖/轉）的分辨率，將機械軸的旋轉角度或速度轉換為電信號，實現速度反饋、位置檢測和運動控制。
      1. 核心參數與電氣特性
      • 分辨率：100 PPR。每旋轉一圈輸出100個脈沖，適用于對精度要求不高的速度檢測或粗略位置反饋。

      • 輸出類型：C6（NPN集電極開路輸出）。這種輸出方式抗干擾能力強，適合工業環境長距離傳輸，但通常需要外接上拉電阻。

      • 機械特性：外殼直徑40mm，軸徑6mm，防護等級IP66/IP67，金屬壓鑄外殼，抗機械損傷性能好。

      • 供電電壓：10-30V DC。

      2. 典型應用場景
      該型號憑借其緊湊尺寸和高防護等級，廣泛應用于以下工業自動化領域：
      應用領域
      具體設備
      作用說明
      物流與倉儲
      提升機、堆垛機
      安裝在電機軸端，用于檢測提升或行走速度，實現精準定位，防止過沖或墜落。
      包裝與灌裝
      灌裝機、包裝機
      與閥桿聯動，將閥門的旋轉角度轉換為電信號，控制灌裝閥流量，實現精準灌裝。
      線纜與線材
      絞線機、收線機
      安裝在從動輪處，檢測線纜長度，實現定長控制。
      焊接設備
      焊機送絲機構
      檢測送絲速度，確保焊接過程穩定，焊縫成型美觀。
      醫療傳輸
      氣動管道傳輸系統
      用于管道換向器，保證傳輸瓶在切換管道時精準對接。





      接線與使用注意事項
      • 接線定義：通常采用6芯屏蔽電纜，接線顏色定義如下（具體請以實物標簽為準）：

        • 棕色：電源正極 (+Vcc)

        • 藍色：電源負極 (GND)

        • 黑色：A相脈沖輸出

        • 白色：B相脈沖輸出（用于判斷旋轉方向）

        • 橙色：Z相零位脈沖輸出

        • 屏蔽層：接地（抗干擾）

      • 上拉電阻：由于是集電極開路輸出（C6），在接收端（如PLC輸入端）必須接上拉電阻（通常為2.2kΩ~10kΩ）到24V，否則無法檢測到高電平信號。

      • 安裝保護：雖然防護等級高，但安裝時仍需注意避免硬物撞擊軸端，防止內部光柵盤損壞。

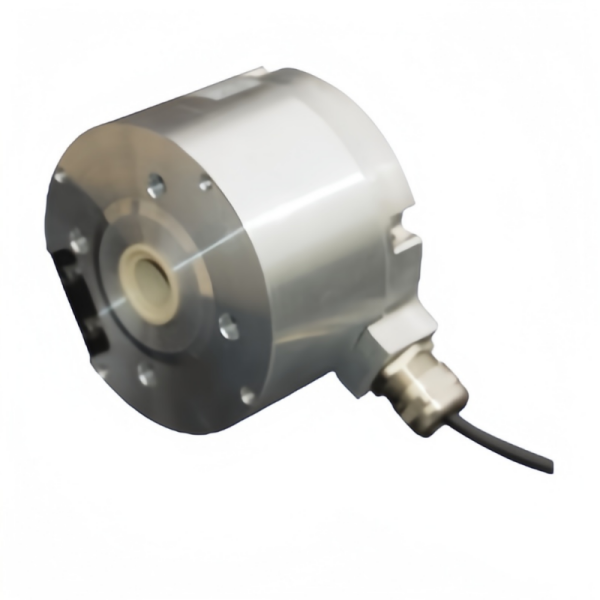

      elco宜科編碼器EI40A6-C6AR-100接線方式
